◆基礎「配筋検査」下影森の家

秩父市で新築工事中の

下影森の家

２月中旬 上棟に向け

基礎工事中です。

下影森の家。順調に基礎工事中です♪

基礎職人

浅見さんと田村さんが

元気に頑張っています。

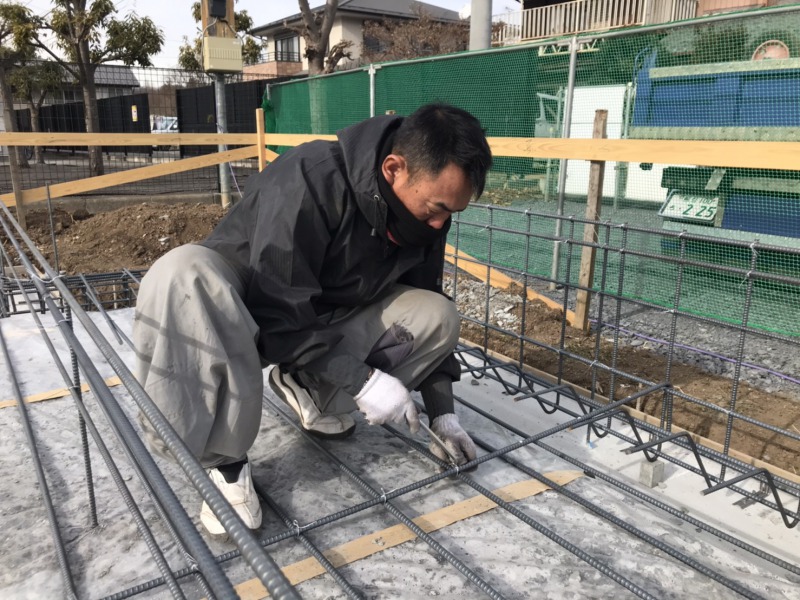

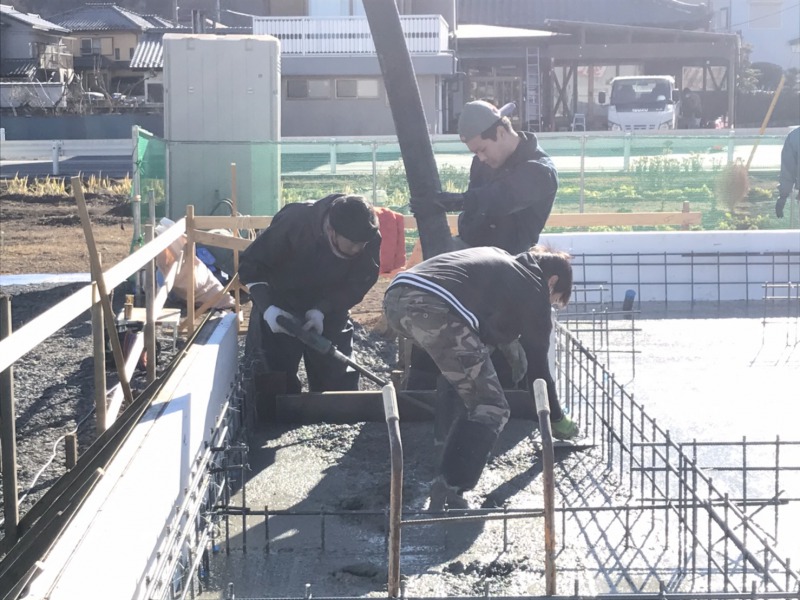

基礎職人・浅見さん（右）と田村さんが基礎を施工中。いつも頼りになります！

浅見さんと田村さんが

設計通りに鉄筋を組みあげていきます。

順調にキレイに、鉄筋を組んでいきます♪

配筋検査

基礎の鉄筋が

設計通りに施工されているか

配筋検査を行いました。

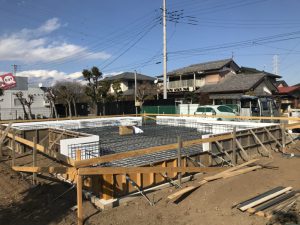

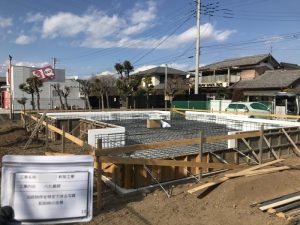

ここまで進んだ基礎工事。施工した鉄筋が設計とおりか？チェックします

検査員は

一級建築士

天城屋・社長の石井です。

大事な基礎。

しっかりチェックします。

設計通りか？

寸法を確認しながら

細かくチェックします。

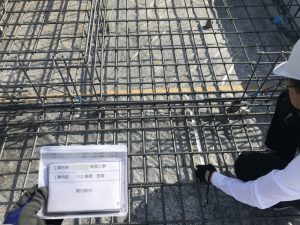

スケールあてて寸法チェック

スケールあてて確実に

どのようなチェックを

しているのか？

少し細かく

ご紹介致します。

◆床部分

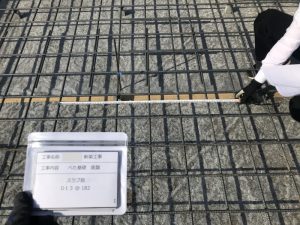

鉄筋の太さや間隔をチェック。１８２ミリ間隔で鉄筋が設置されています。ＯＫ

　　　　　　　　↓

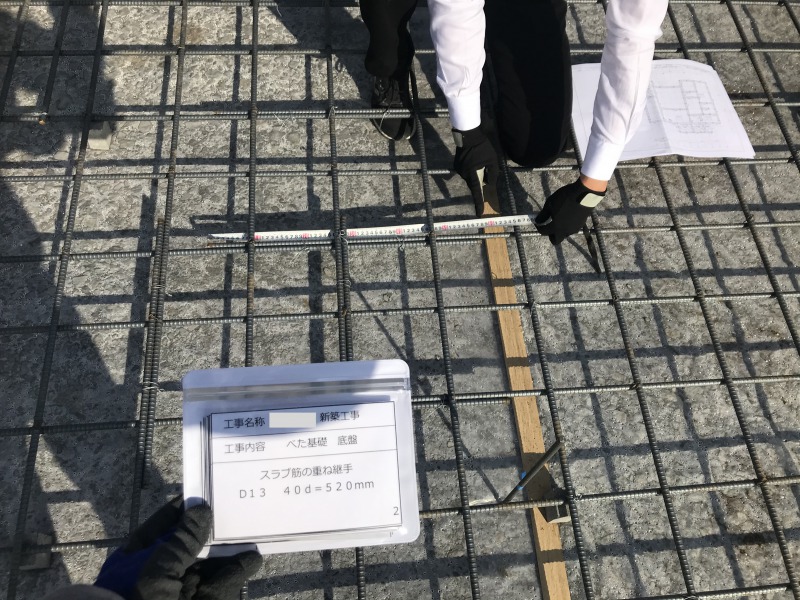

鉄筋の重ね長さをチェック。５２０ミリ以上あります。ＯＫ

　　　　　　　　↓

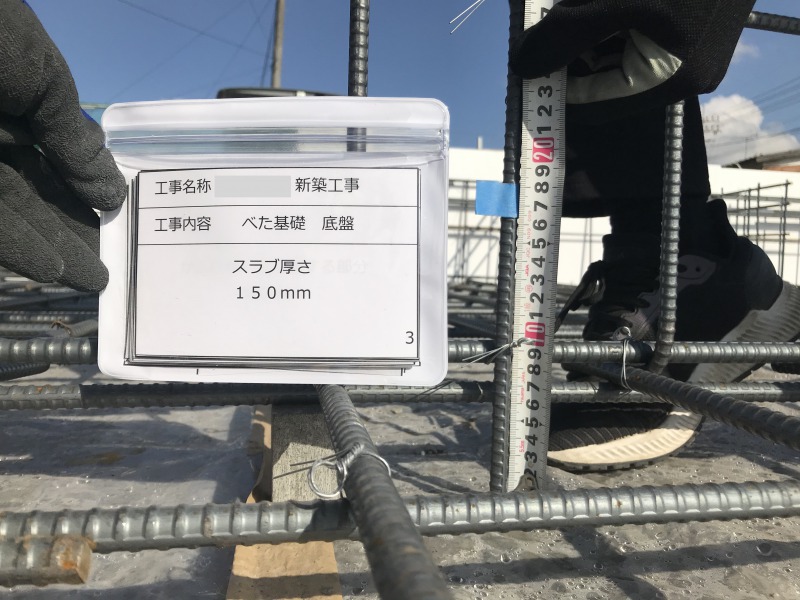

床部分のコンクリート厚み１５０ミリ。青色マークの下端ラインまでコンクリートを打設します

　　　　　　　　↓

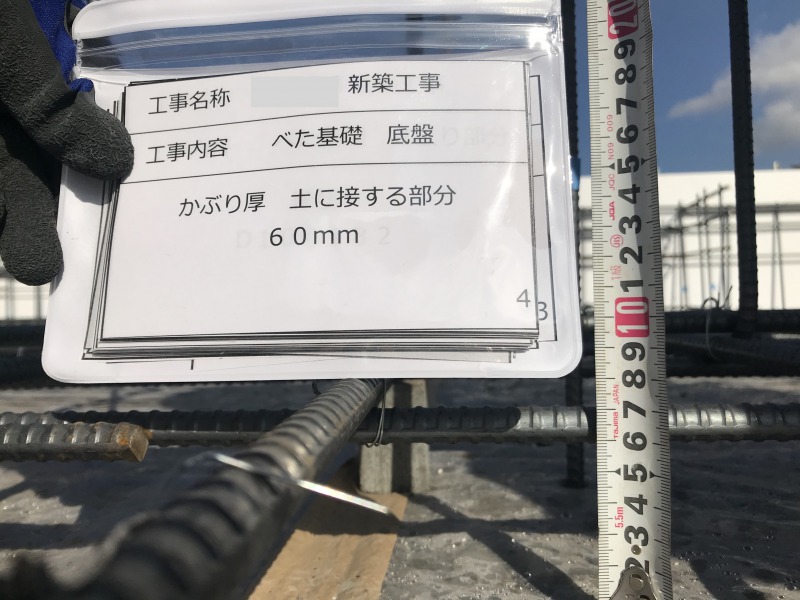

一番下にある鉄筋から下に６０ミリのコンクリート厚が確保されているか？OK

◆開口部（人通口）

鉄筋を多く使い、補強された開口部（人通口）

◆立ち上り

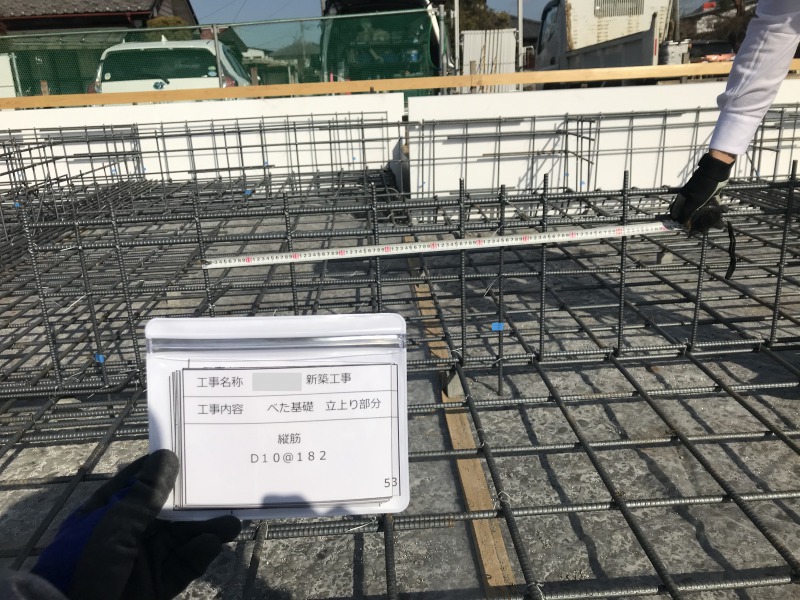

鉄筋の太さと間隔をチェック。太さ１０ミリ、１８２ミリの間隔。OK

　　　　　　　　↓

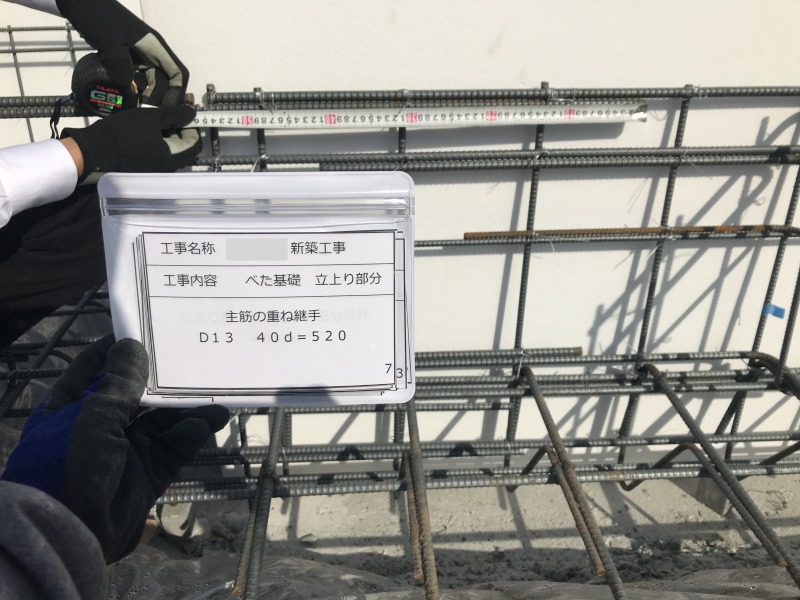

鉄筋の太さ・重ね長さもチェック。太さ13ミリ。重ね長さ５２０ミリ以上。OK

　　　　　　　　↓

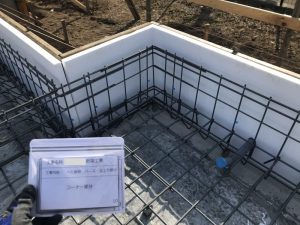

コーナー部分の鉄筋は設計通りか？白色の部分は、断熱材です

立ち上り部分に見える

白色の部分は

断熱材を設置しています。

基礎断熱仕様です。

白色の断熱材は厚さ５０ミリ。

基礎のコンクリートが

冬 冷えたり、夏 熱くなったりすることを

遅らせる効果があります。

シロアリ対策された防蟻断熱材。パフォームカードを設置しています

　　　　　　　　↓

パフォームガード（防蟻断熱材）。人体に無害な無機質（ホウ酸系化合物）を均一に含有させた断熱材です

パフォームガードは

米国AFM社が開発した

世界で唯一の特許商品です。

ホウ酸系化合物を含有させることで

防蟻性能が半永久的に持続できる

素晴らしい断熱材です♪

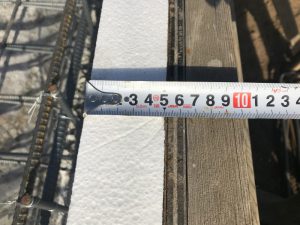

断熱材の厚みもチェック。５０ミリ。OK

検査の結果は？

このようなチェックを

１時間程かけて行いました。

その結果・・・

基礎配筋は

指摘事項無く、合格でした♪

設計通り、合格です！しっかりチェックしましたよ。基礎職人・浅見さんもひと安心

設計された基礎

絵にかいた餅にならないよう

しっかり検査・チェックすること

とっても大切ですね。

配筋検査後は

スラブ（床部分）の

コンクリートを打設しました。

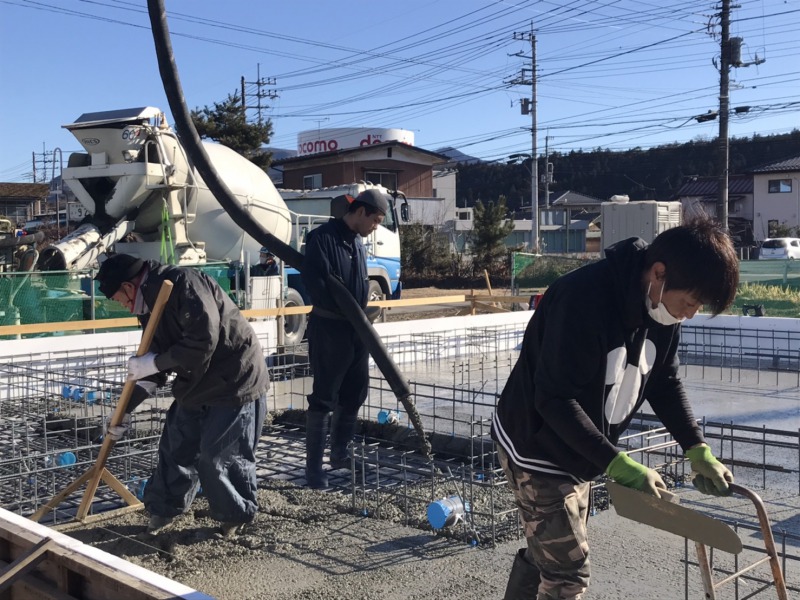

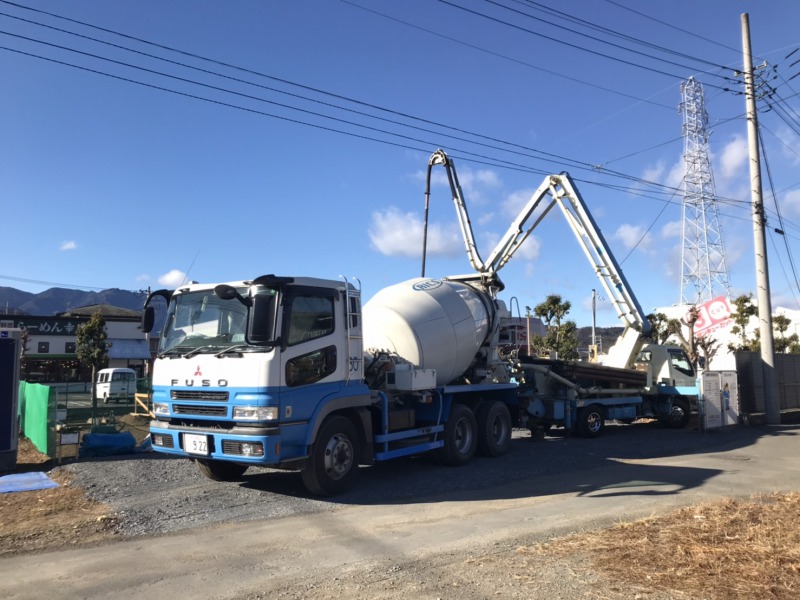

ミキサー車とポンプ車が集結し施工開始です

　　　　　　　　↓

ミキサー車とポンプ車で連携しコンクリートを太いホースから流し込みます

　　　　　　　　↓

流し込まれたコンクリートを満遍なく均していきます

　　　　　　　　↓

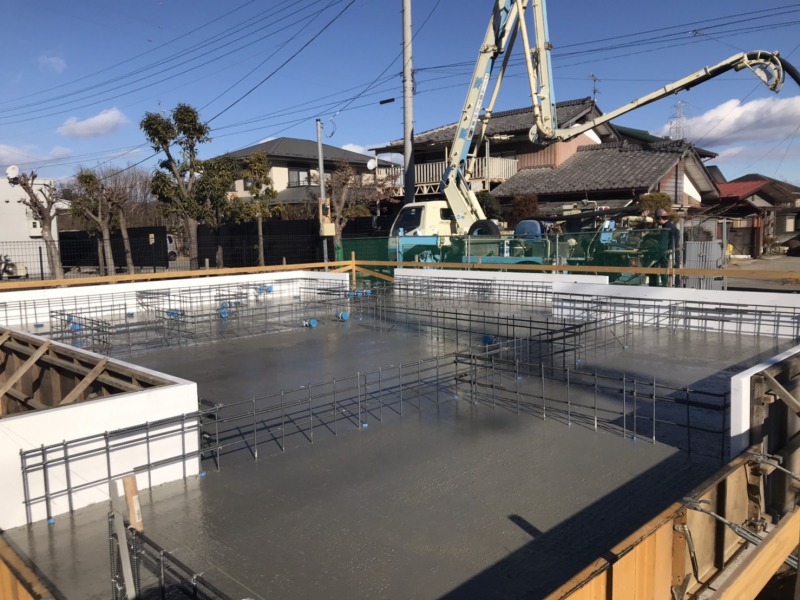

床面に流し込まれたコンクリート。順調に施工完了です♪

このような感じで

基礎工事

順調に進んでおります。

この後もしっかり施工します！！

２月中旬 上棟に向かって

楽しい未来に向かって

GOGO！！
